DAHON Boardwalkのトーフ交換

我が家にあるDAHON Route君とBoardwalk君。

共に日本で中古車を購入し程度の悪い部分を補修しつつ、今年もダイエットのお供として活躍中。

そしてRoute購入時に破損していたハンドルポスト折り畳みのパーツ(通称トーフ)を2018年7月1日に交換

【自転車ブログ】DAHON routeのトーフ交換 どもどもでっす。タイに住んでるけどタイのブログネタが無いピサヌロークからナリカーです。今日も【自転車ブログ】ぞよ。  【自転車ブロ...

今回はBoardwalk君にも同じパーツの破損が出たので交換いたします。

まあ割れてても即ハンドルポストが倒れたりしないけれど、問題起きてからだと遅いので早急に対応しましょう。

Dahon Boardwalkのトーフ破損トーフの横部分に亀裂発生

パーツはSHOPEEで購入

前回は日本滞在時に補修パーツを手に入れたけれど、タイだと何処で買えるのか不明。

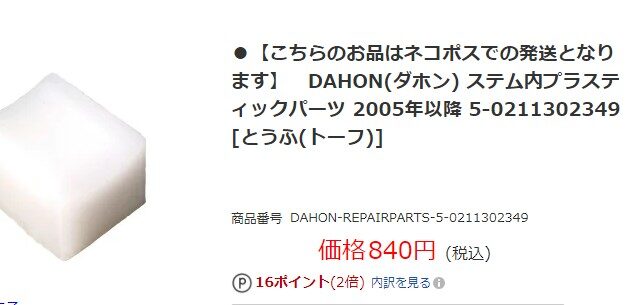

自分は勝手に「トーフ」と読んでるけど、正式名称は「DAHON(ダホン) ステム内プラスティックパーツ」とか「moving plate for handlepost」らしい。

日本だと楽天とかオークションで見かけます。

日本なら「DAHON トーフ」とか正式名称で検索すれば商品ヒットします。

でも海外だと正式名称で検索してもあまり情報が出てこないんだよね。。。

今は日本に帰れる状態じゃないから海外通販でパーツを手に入れる必要が有るんです。

とりあえず中華通販の「Aliexpress」で検索してみたけどパーツ発見出来ず。

そしてタイ通販大手の「SHOPEE」でDAHONで検索したらパーツが有った!

うひょ~、普通に買えるじゃん!

価格130バーツ+送料29バーツの合計159バーツ(約560円)でした。

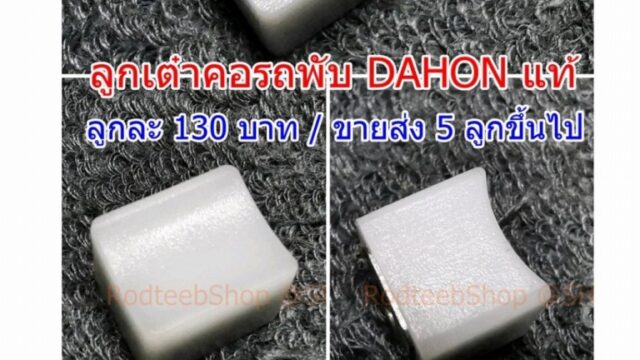

タイ語だと「ลูกเต๋าคอพับ DAHON แท้」で出てくる。

タイ通販でも売ってました。

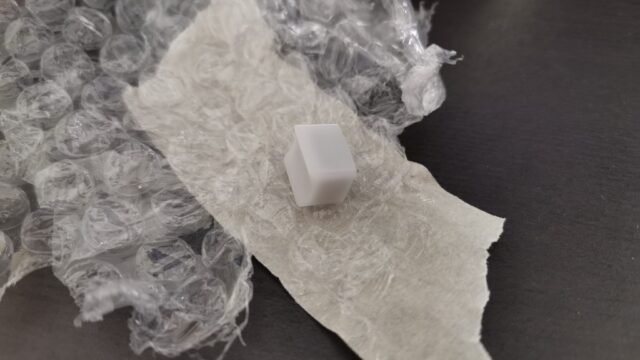

商品はオーダーしてから約3日で到着しました。

小指の先ほどの小さなパーツだけどコスト考えると高いよね~代替品ないから買うけど。

これで交換の準備は出来ました。

小さいパーツだけど大切で高いんだなぁ(T_T)

トーフ交換

で、割れたトーフを交換します。

とりあえず必要工具は

必要工具
  • 8mmスパナ(ラジオペンチでも可)
  • 3mm6角レンチ
  • 精密ドライバー(マイナス)
  • グリス(適当)

これくらいかな?掃除用の洗浄液とかボロ布、歯ブラシはあれば嬉しい。

分解

ヒンジのロックプレートを外すときは特に難しい話はないです。

  1. トーフのクリアランス調整のラッチボルトを8mmスパナで緩くなる方向(ラッチボルトは締め方向)に回しバネのテンション下げる。

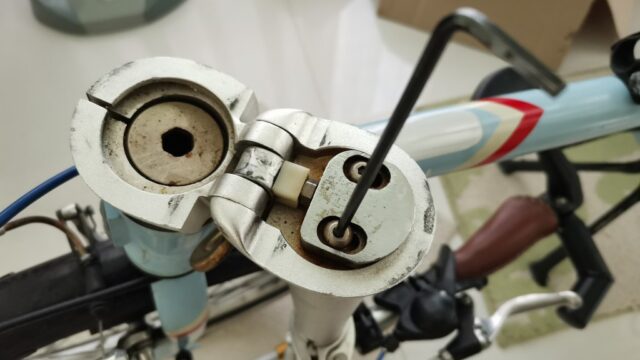

  2. 3mm6角レンチでロッププレート取り付けネジを外す。(ネジ部周辺のリターンスプリング飛び出し注意)
  3. ステムを約90度(水平)に戻し、ロックプレートを摘出。

ロックプレートはステムを水平に戻すとロックカムのクリアランスが最大になり取り外せます。

ネジのサイド面にスプリング有るから飛び出し紛失注意。

外れたロックプレートのパーツはキレイに掃除しましょう。

片側のリターンスプリングは変形してるけど、交換部品無いのでそのまま再利用します。

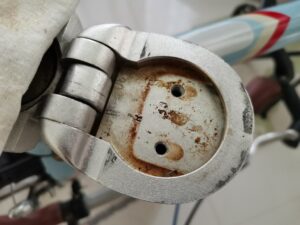

ハンドルポスト本体側も汚れているので、キレイに掃除してから組み直します。

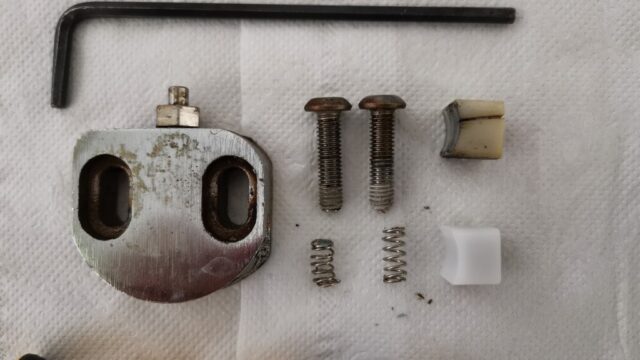

ロックプレートの部品

組み立て

正規の組み立て手順は不明なので俺流になります。

最後のハンドルポストヒンジ調整はしっかり調整しないとヒンジを壊したり走行中にロックが外れて大惨事になるから、少しずつしっかり調整しよう。

  1. 清掃したロックプレートに新しいトーフをセットし、摺動面に薄くグリスを塗布。
  2. ステムを約90度(水平)に戻し、ロックプレートを挿入。
  3. リターンスプリングを正規位置にセットし、マイナスドライバーでスプリングを縮めつつ、ネジを仮締めする。
  4. 取り付けネジは軽く締まる程度(少し隙間あり)で止める。
  5. トーフのクリアランス調整のラッチボルトを8mmスパナでキツくなる方向(ラッチボルトは緩め方向)に回しハンドルポストヒンジを調整

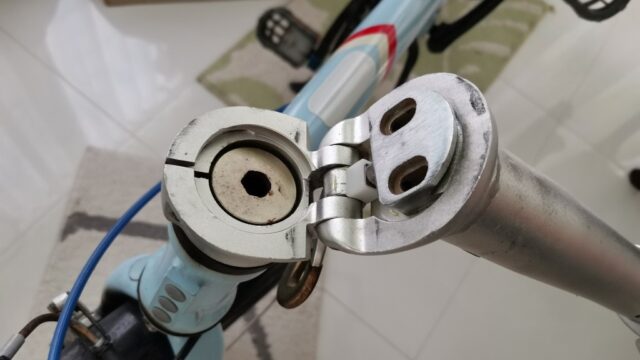

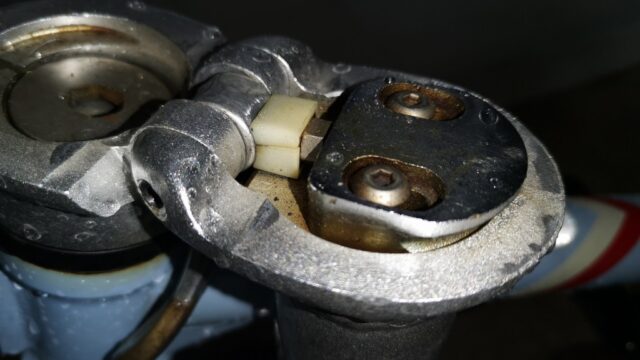

ステムは水平にするとプレートの脱着出来る。

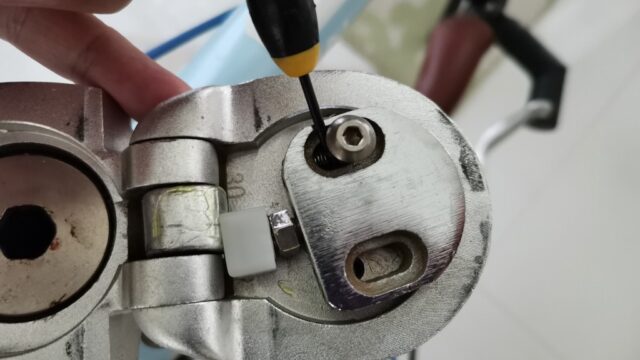

リターンスプリングを縮めるのだ。

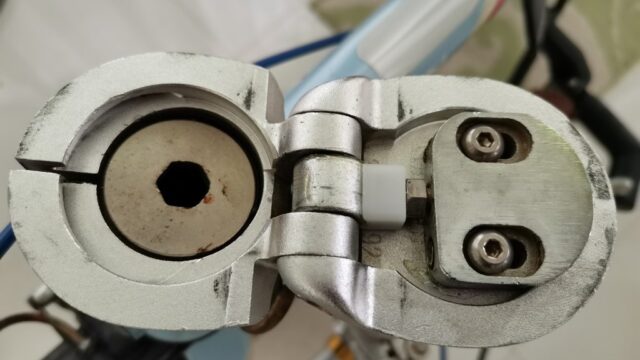

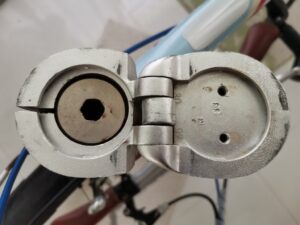

組み立て完了。
ヒンジの調整方法

ハンドルポストヒンジを調整する。

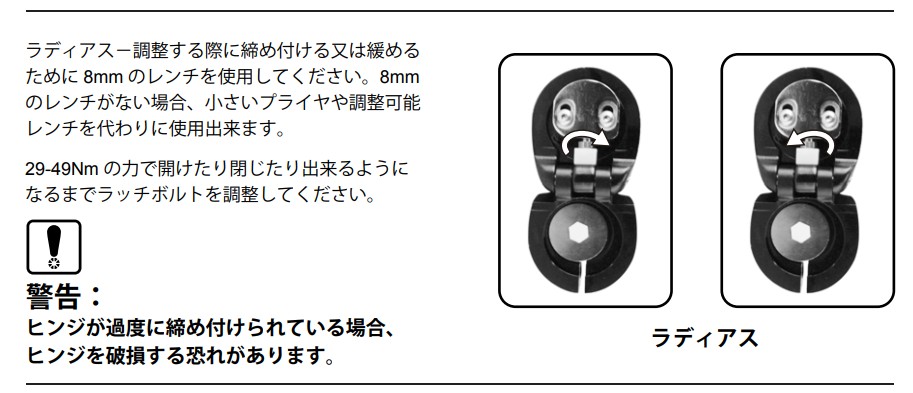

ラディアスタイプ

  • 調整する際に締め付ける又は緩めるために 8mm のレンチを使用してください。
  • 8mmのレンチがない場合、小さいプライヤや調整可能レンチを代わりに使用出来ます。
  • 29-49Nm の力で開けたり閉じたり出来るようになるまでラッチボルトを調整してください。

警告:
ヒンジが過度に締め付けられている場合、ヒンジを破損する恐れがあります。

とりあえずこれで交換は終了です。

交換してから最初は軽く試走して問題ないか確認し、走行後にロックプレート回りのネジ緩み無いか確認して下さい。

交換に自信がなければ、プロショップで交換してもらって下さい。

以上です。
