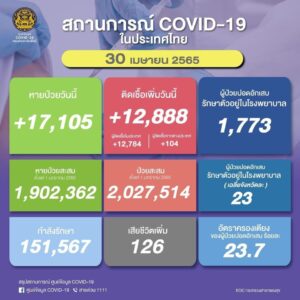

タイの新型コロナ新規感染者は12888人、死者126人。ピサヌロークは新規101人でした。

タイ国内の新規感染者が目に見えて減ってきたね。良い。

室外機のファンモーター修理

我が家のリビングエアコンは室外機のファンが運転開始時に自力で回転できない状態です。

たまに自力で始動する時もありますが、基本は人力で回転方向に回してあげています。一度回転すれば継続して動くのでモーターの初期トルクに対する内部フリクションが大きいと思う。

エアコン(DAIKIN AT18KV25)の室外機が動かないどもどもでっす、ピサヌロークからナリカーです。 タイで最も事故の多い「ソンクラーン期間」の自己のまとめ的な情報があった。タイ語をG...

エアコン修理業者を呼んで修理してもらえば簡単だけど、できるだけ安価に修理したいのでファンモーターの修理に特化した作業をしたいと思います。

※このブログを読んでDIYで怪我や事故となっても自己責任でお願いします。ちなみにタイ製品で日本と電圧等が違うので構造等も参考程度です。

ちなみに我が家のエアコンは

  • メーカー:DAIKIN
  • 型式:AT18KV25
  • 室外機:AR18KV2S

となります。

ネットで先駆者を発見

そんな訳で修理方法を探すべくネットで「室外機 動かない 修理」とかで検索すると「5分で解決」「原因と対象」とかいい感じのサイトがゴロゴロ出てきますが、中身を読むと「リセットしろ」「掃除しろ」「モーターか基盤を交換しろ」「新しく買い直せ」みたいな当たり障りのない薄々の内容ばかりでナンジャコレ状態。

そんな中でちゃんとファンモーターを自力で修理しているブログを発見。

マル九さんの「M9 DIY」ブログ

http://maru9diy.blogspot.com/2016/12/f28ftns.html

この方のブログで室外機のファンモーター分解が丁寧に解説されていたので超勉強になりました。

今回の俺氏のブログはこの方の二番煎じなので、もしお困りの方はマル九さんのブログを読んだほうが良いと思います。

カバー外してモーターと確認

そんな訳でエアコンの室外機を分解していきます。

基本的に使う工具は下記※ファンモーター脱着作業まで

カバー類脱着

  • プラスドライバー
  • 10mmソケットレンチ

モーター分解(ベアリング清掃、注油)

  • マイナスドライバー
  • 洗浄液
  • オイル(グリス)
  • ハンマー

作業前に感電しないように「エアコンのブレーカーOFF」します。タイの電圧は220Vなので感電するとマジで死ぬから。

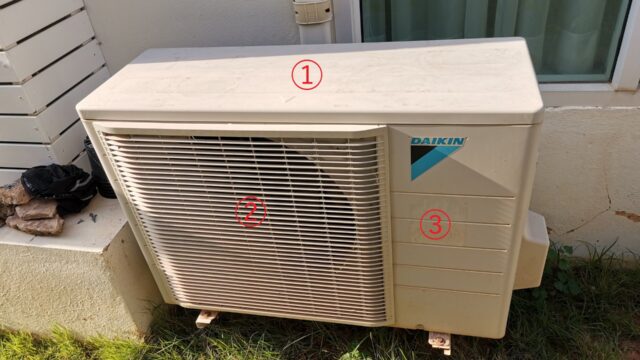

外カバーの分解は難しくはない。手順としては上面カバー→ファン手前のメッシュカバー→前面カバーの順番で脱着すればOKかな。ネジはプラスドライバーで外せた。

設置場所によっては工具が入らない場合もあるので、頑張って下さい。後固く締まっているネジをナメないように気をつけてね。

室外機のカバーを外す

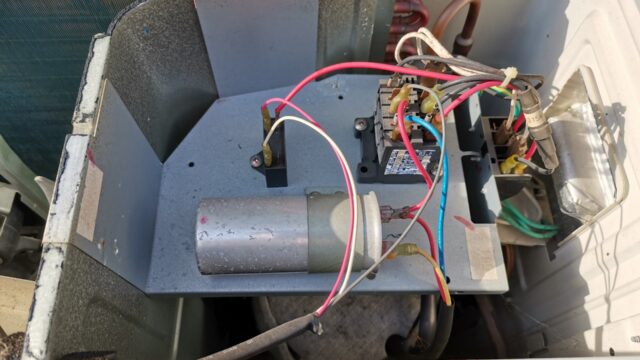

カバー類を外すとこんな感じ。右側の上部分が制御基板で下はコンプレッサーです。

ファンモーターから伸びる電線3本が基盤のどの部分に刺さるか忘れないように記録して、配線を抜きます。

パーツを見ると制御基板ではなくてリレーやコンデンサー等のパーツ単体で交換できそう。

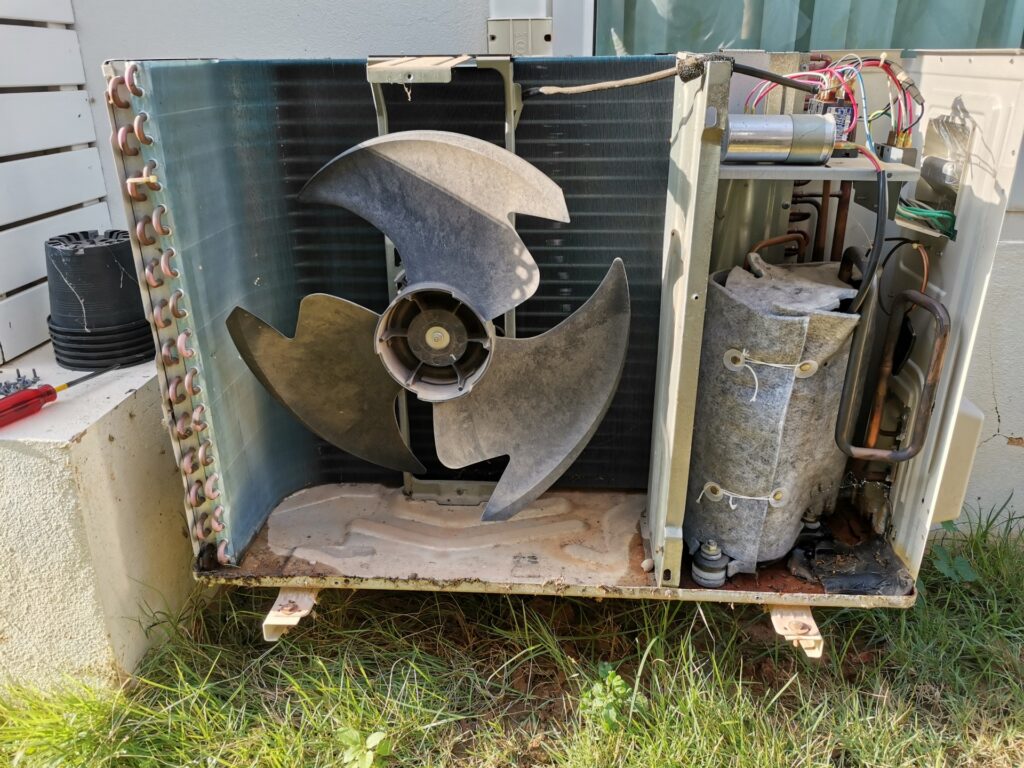

ファンモーターが見えました。
制御基板?は無い模様。

大きなファンは作業のジャマなので10mmソケットでナットを緩めて外します。ファンは圧入ではなくDカットで位置決めされていた。取り外しが容易なのは良い。

ファンを取り付けているメンバーは下の締付けネジを外し、冷却フィンに載っている部分を持ち上げながら手前に倒せば外れます。フィンを潰さないように丁寧に作業して下さい。

ファンモーター外れました。

無事にファンモーターが外れて、暑い場所での作業は一段落です。

ファンモーター分解&メンテナンス

外したファンモーターの回転フリクションを下げるために内部のベアリングをメンテします。表のカバー(ベアリング受け)は隙間にマイナスドライバーを差し込んで全周を少しずつ持ち上げていけば外れます。

軸部に防水と思われるブーツがありますが、我が家の場合経年劣化で外す時に割れちゃいました。
予備部品はないのでビニールテープで補修して使います。(恐らく熱で長くは保たないと思う)

モーター軸とベアリング
防水ブーツは壊れた

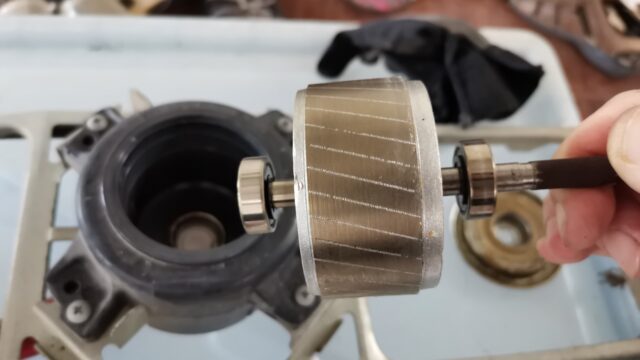

ブラシレスインダクションモーターなので垂直に力いっぱい引っ張れば下側のベアリングと共にモーター軸が外れました。

ベアリング自体は見た目キレイですが、手で回すと少しフリクションと異音があるかなぁ?

ベアリングにグリスとか全くない感じで若干サビが出てる?

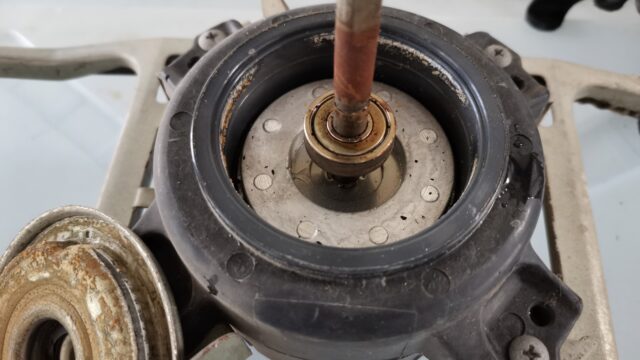

ベアリングとご対面

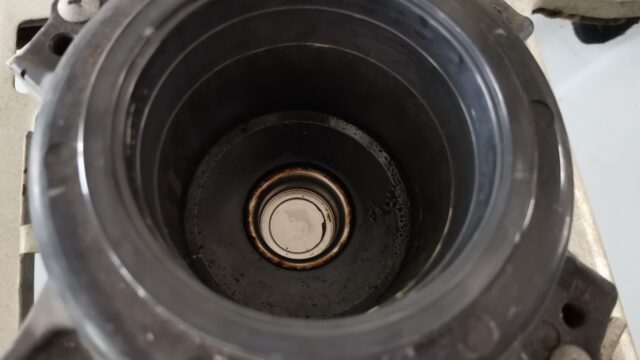

下側のベアリング受け

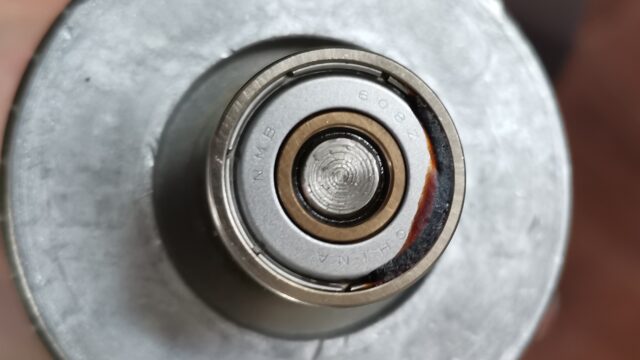

ベアリングの刻印は「NMB 680Z」でした。

このベアリングを新品に交換できれば一番良いのだけれど、ベアリング交換にプーラーと圧入機が必要なので工具代のほうが高くなりそう。

とりあえず出来る処理として洗浄&注油を致しました。グリスの封入は出来なかったので浸透性の低粘度オイルを流し込んで余剰分は拭いてメンテ完了

完全な修理ではないので延命効果は未知数だけど、手で回した感じは3回転→5回転くらいになったよ。

ベアリングは「NMB 680Z」

モーター軸を元の位置に戻し、表のカバー(ベアリング受け)を均等にハンマー等で叩き元の状態に戻します。俺氏の場合は手でグイグイっと押し込んで入りました。

後は分解した逆の手順で各部品を組み立てていけば完成。

パーツが余らないようにもとに戻します。

とりあえず試運転した限りは自力でファンが回るようになった。でも回転が微妙に遅いというか力強さがないのでモータ軸以外の問題が有るのかもしれない。

とりあえず今回は以上!

最終的な修理として「起動用コンデンサー」の交換でファン不調は解消されました。

2023年4月にコンプレッサーの進相コンデンサも交換しました。

エアコン室外機の冷却ファン修理(コンデンサー交換)どもどもでっす、ピサヌロークからナリカーです。 昨日は深夜1時半に長距離バスで嫁氏が帰宅。俺氏はバンコク帰宅後に仮眠し無かったので...
エアコン室外機のコンプレッサー動かない。進相コンデンサ交換で復活。どもどもでっす、ピサヌロークからナリカーです。 今日も相変わらずの大気汚染と40度近い灼熱地獄で辛いです。 とっても不潔な写...
